西門子S7-200 SMART與G120變頻器進行Modbus通訊的配置及調試方法

G120配備CU240E-2控制單元的變頻器一臺、異步電機一臺、S7-200 SMART\u00A0PLC\u00A0一臺、標準DRIVE-CLIQ電纜一根、雙絞屏蔽電纜一根。本例中，使用的G120的控制單元CU240E-2固件版本V4.6。

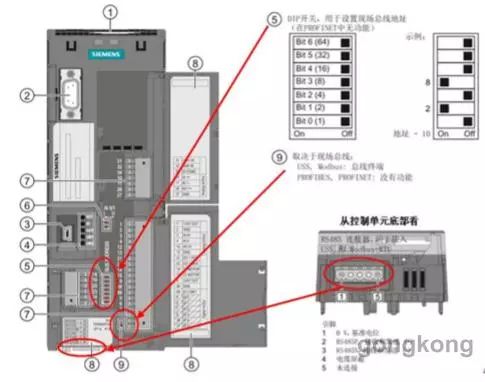

CU240E-2控制單元端子排如圖2-1，RS485接口在控制單元的底部，共有5個接線端子，其中從左到右，2號端子為RS485P，3號端子為RS485N，這兩端子用于通信數據的發送和接收。 \u00A0\u00A0

圖2-1 \u00A0控制單元端子圖\u00A0

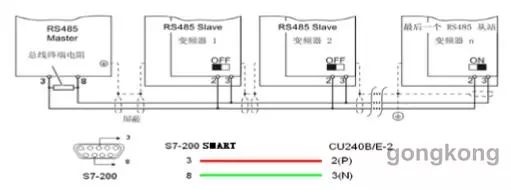

S7-200 SMART作為Modbus通信主站，其通信端口和變頻器從站的接線如圖 2-2。在通信網絡的首、末端需要使用終端電阻。對于S7-200 SMART，需要在通信端口端子 3和8之間連接一阻值為120歐姆的電阻。對于變頻器，把通信網絡末端的CU240E-2終端電阻撥碼開關撥到ON位置即可（位置在圖 2-1中，標號⑨）；中間位置的 CU240E-2，終端電阻撥碼開關必須撥到OFF位置。本例中，S7-200 SMART使用CPU自帶通信端口和變頻器進行通信。\u00A0

3.1 設置通訊接口 \u00A0

本例程使用PLC 以太網接口和 DRIVE-CLIQ 電纜，設置通信接口，如下圖3-1。

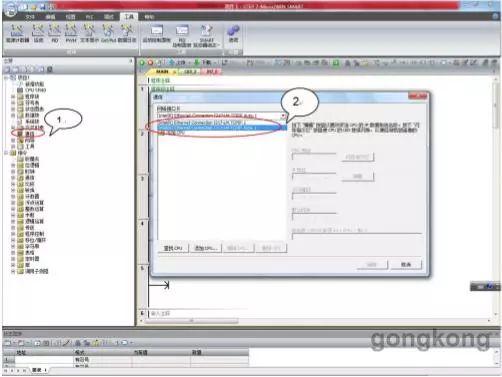

第一步:雙擊“通信”，彈出“通信”設置窗口；\u00A0

第二步：選擇網絡接口卡，設置為“ICP/IP.AUTO.1”，系統會自動收索CPU。\u00A0

圖3-1 設置通信接口\u00A0

選擇“網絡接口”后自動搜索到CPU，如圖3-2。\u00A0

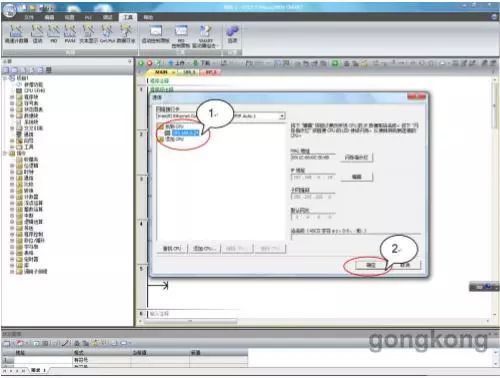

第一步：搜索到 CPU 后，選擇搜索到的CPU，點擊CPU的”IP地址”。\u00A0

第二步：點擊“ 確定 ” 按鈕，完成網絡連接。\u00A0

4、變頻器參數設置\u00A0

4.1 變頻器地址設置\u00A0

變頻器的Modbus通信地址可以通過控制單元上的總線地址撥碼開關進行設置，如圖 4-1。當?shù)刂窊艽a開關的位置都為OFF時，也可用過參數 P2021進行設置。（說明：改變地址后需重新上電后才能生效）\u00A0
