傳感器根據輸出類型可以分為NPN(有人稱為源型傳感器）和PNP（有人稱為漏型傳感器）兩大類；兩種類型的傳感器都有3個引腳，分別接24V、0V、Out（信號輸出），那么西門子S7系列PLC都支持什么類型的傳感器呢？

>>>西門子PLC和模塊所支持的傳感器類型

1、西門子S7-200所支持的傳感器類型？

S7-200系列的輸入端既支持源型也支持漏型，所以既可以接NPN傳感器也可以接PNP的傳感器（具體接法請參考第二步），其他型號可以參照產品手冊（如下圖）：

2、西門子S7-200smart所支持的傳感器類型？

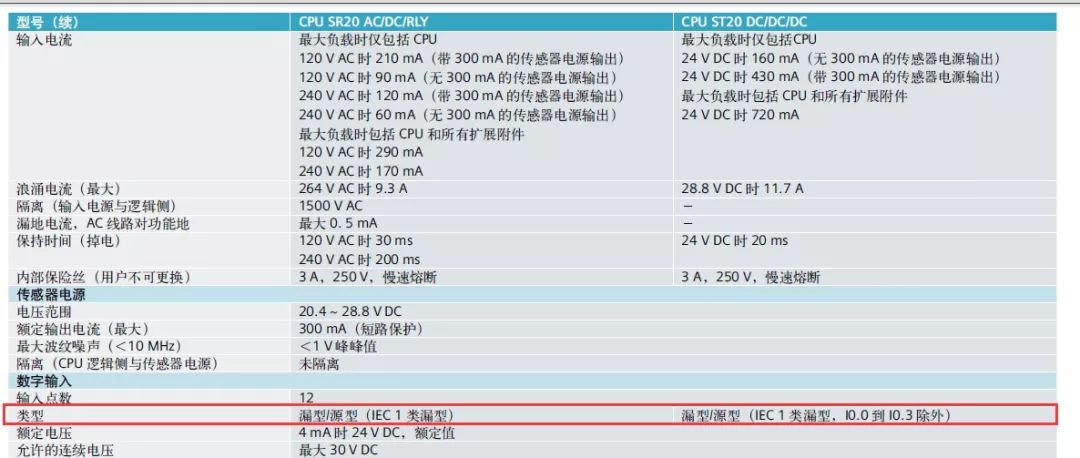

S7-200smart與S7-200一樣輸入端既支持漏型也支持源型，所以既可以接NPN傳感器也可以接PNP的傳感器（具體接法請參考第二步），其他型號可以參照產品手冊（如下圖）：

3、西門子S7-1200所支持的傳感器類型？

S7-1200輸入端既支持漏型也支持源型，所以既可以接NPN傳感器也可以接PNP的傳感器。（具體接法請參考第二步），其他型號可以參照產品手冊（如下圖）：

4、西門子S7-300所支持的傳感器類型？

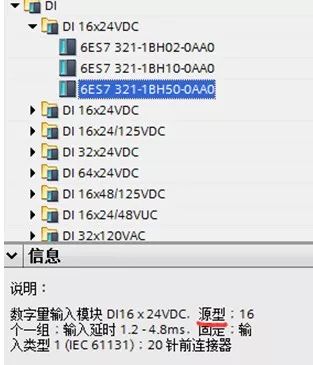

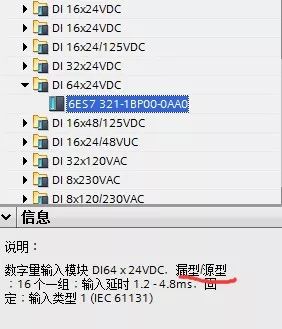

S7-300的DI模塊很多，要具參數分需要在硬件組態中查看（具體接法請參考第二步）

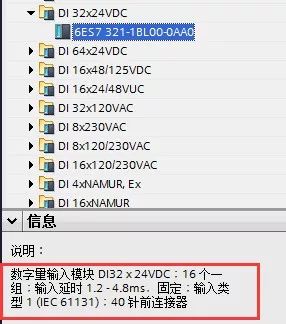

（1）S7-300的大部分DI模塊均為漏型（應該選取PNP型的傳感器），在硬件組態時不提示源型還是漏型，就是默認為漏型的意思，如：321-1BL00:

5、西門子S7-1500所支持的傳感器類型？

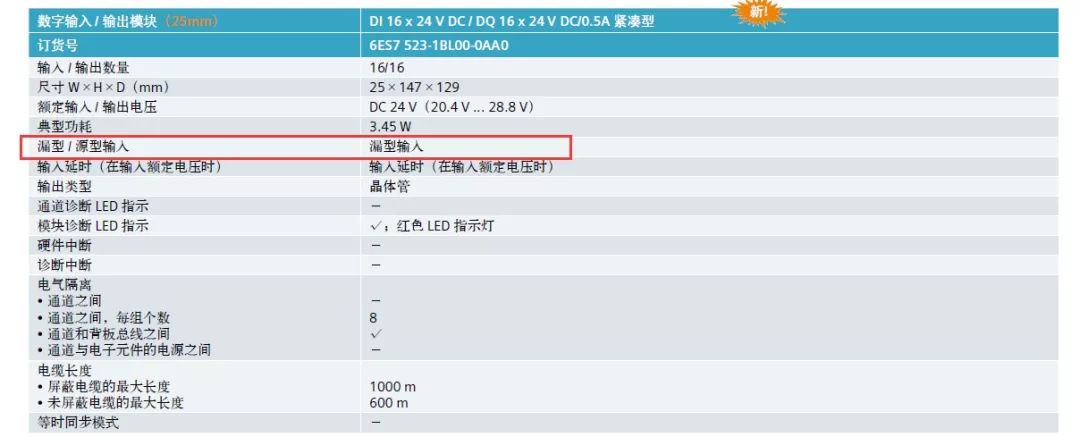

S7-1500系列中現推出的DI模塊有漏型，接PNP型傳感器（具體接法請參考第二步）。如：6ES7 523-1BL00-0AA0

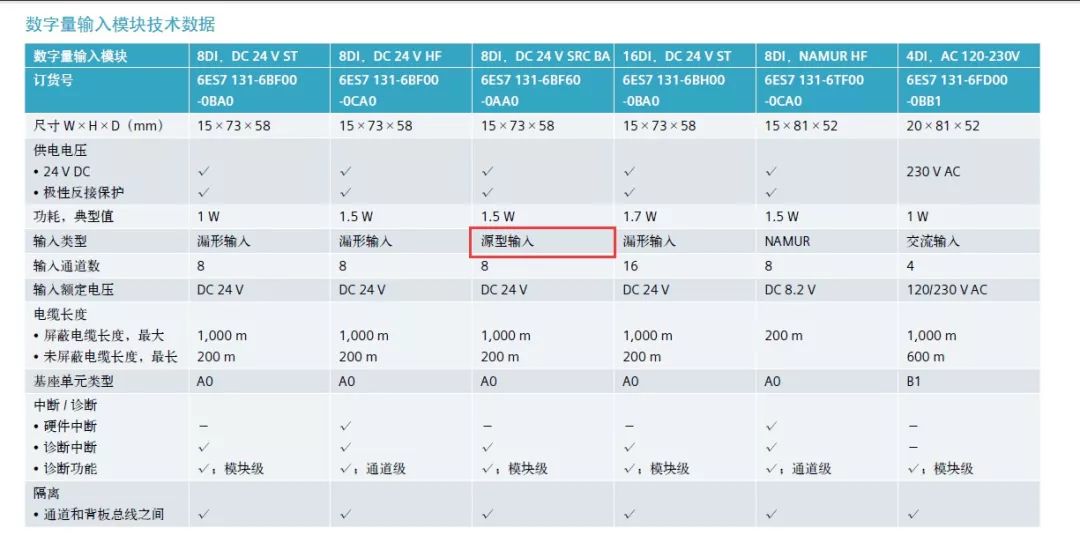

有支持源型的DI模塊，接NPN型傳感器（具體接法請參考第二步）。如：6ES7 131-6BF60-0AA0

NPN、PNP傳感器的接線方式

1、首先了解下PLC輸入端的類型

西門子PLC輸入端源型和漏型的定義：源型、漏型是根據PLC接線端子上I點的電流流向來區分的（西門子PLC與三菱PLC的定義相反，三菱PLC定義：源型、漏型是根據COM端電流流向來區分）

源型：電流從I點流出時，意為電流源頭；

漏型：電流從I點流入時，意為電流流向處；

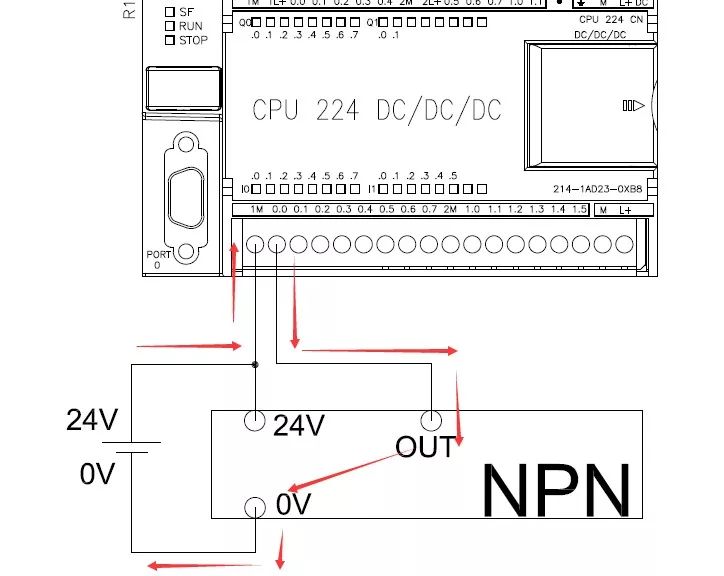

2、NPN傳感器接入PLC（對于西門子PLC來說是源型輸入接法）

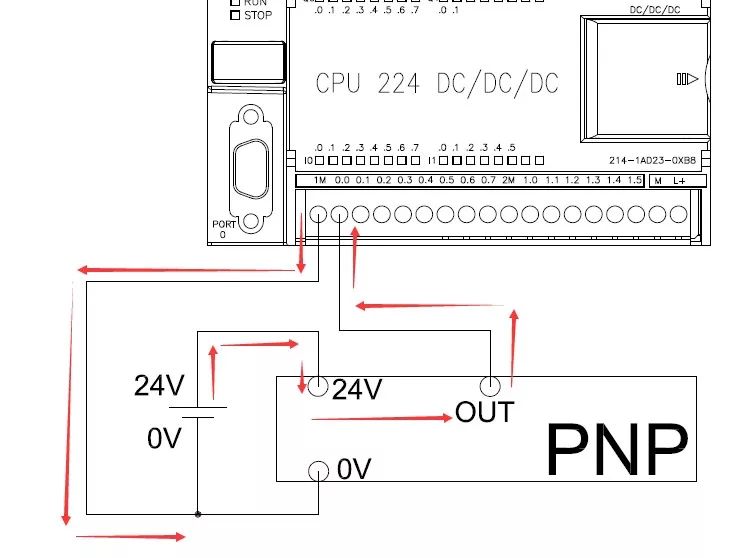

3、PNP傳感器接入PLC（對于西門子PLC來說是漏型輸入接法）

1、NPN（源型）：當導通時輸出低電平

當導通時，信號輸出線out和0v線連接，相當于輸出低電平：0V。

NPN型傳感器根據安裝邏輯方式不同分為3小類

NPN-NO（常開型）：不接通時無輸出；接通時輸出低電平；

NPN-NC（常閉型）：不接通時輸出低電平；接通時無輸出；

NPN-NC+NO（常開、常閉共有型）：兩個out輸出端（一開一閉）。

2、PNP（漏型）：當導通時輸出高電平

當導通時，信號輸出線out和電源線VCC連接，相當于輸出高電平的電源線，24V。

PNP型傳感器根據安裝邏輯方式不同分為3小類：

PNP-NO（常開型）：不接通時無輸出；接通時輸出高電平；

PNP-NC（常閉型）：不接通時輸出高電平；接通時無輸出；

PNP-NC+NO（常開、常閉共有型）：兩個out輸出端（一開一閉）。
