戰斗力再次爆表，海盜船RM850x電源評測

在今年9月底，海盜船再一次豐富了旗下的中高端電源產品線，增加了RMx系列，和現有的RM產品組成了一個產品型號豐富的陣容，RM共有三個分支，分別是帶Corsair Link Digital數字技術的RMi、帶Corsair Link Base的RM和我們本次測試的RMx系列，從定位上看，RMx僅次于AXi、HXi和RMi。

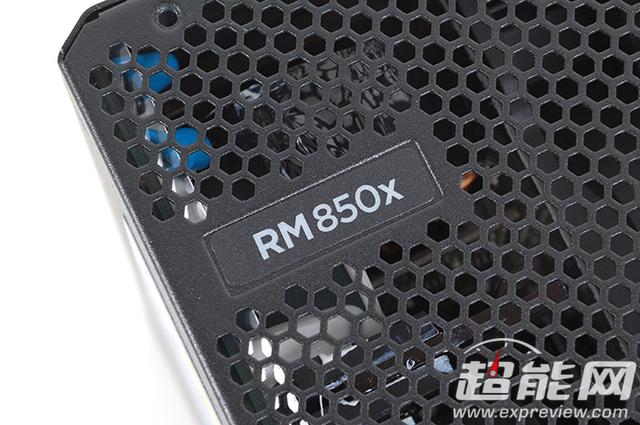

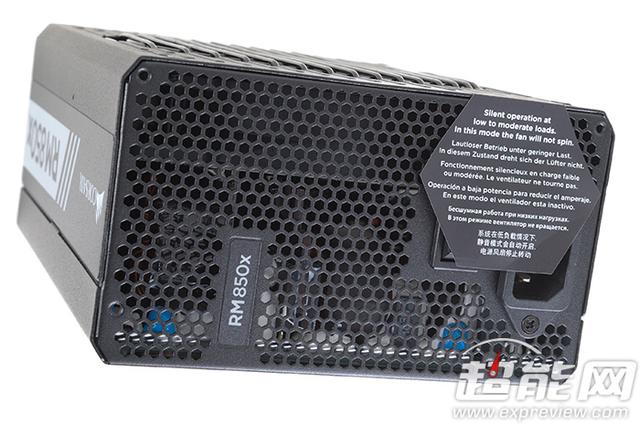

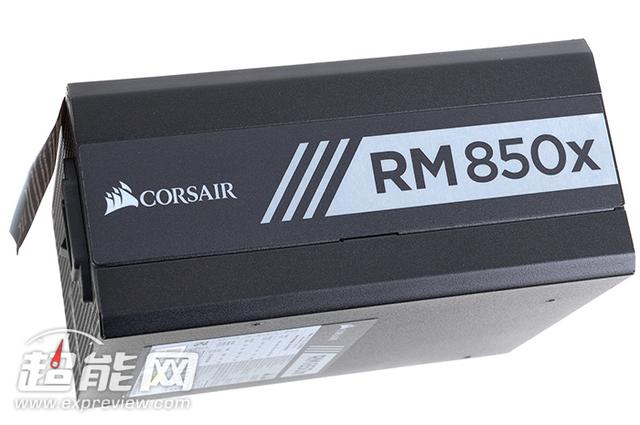

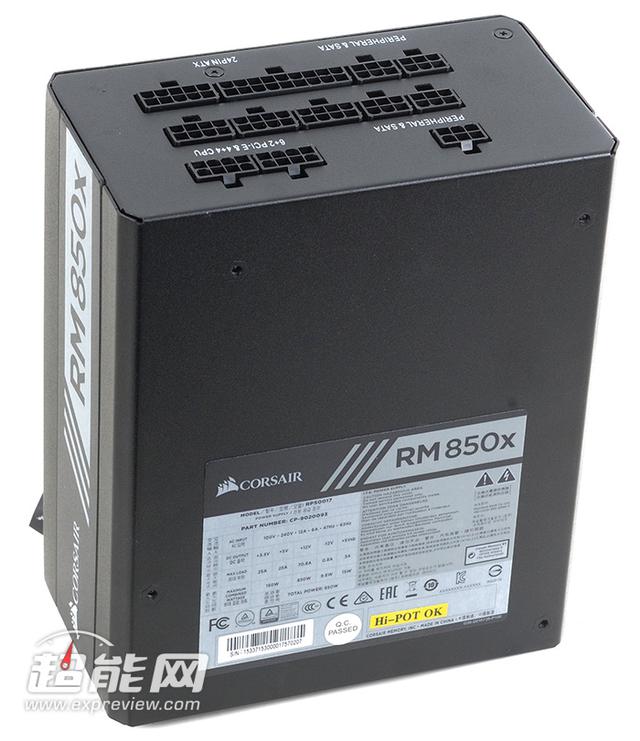

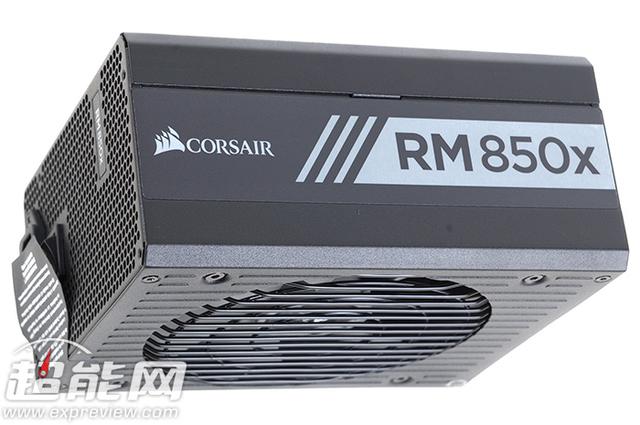

海盜船RM850x

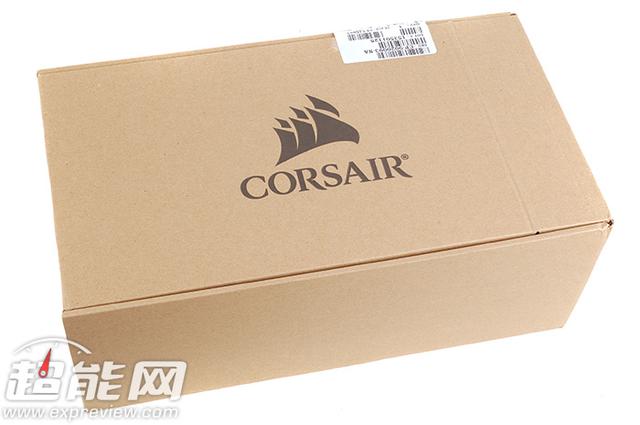

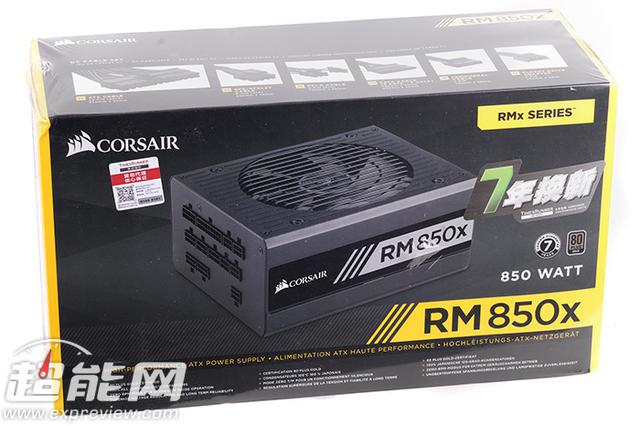

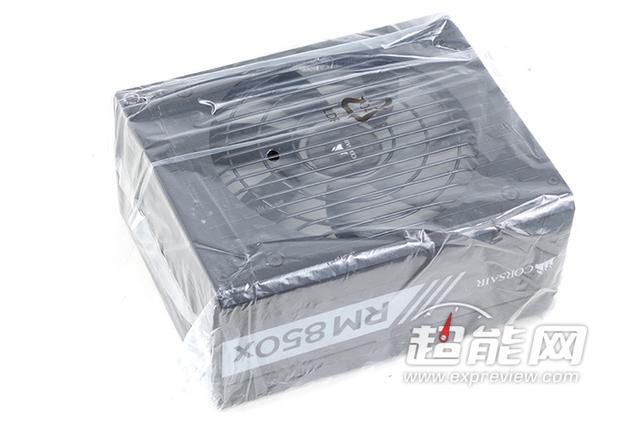

海盜船RM850x電源外包裝

RMx的技術特征包括了80Plus金牌認證效率、50℃下的額定輸出功率、零轉速風扇模式、105℃日系電容、完整的模組化接線設計、妥善的保護以及七年保修等。

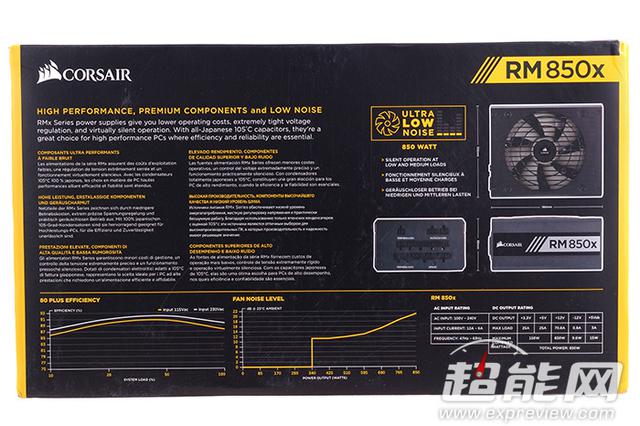

海盜船RM850x電源包裝背面

海盜船RM850x電源內包裝

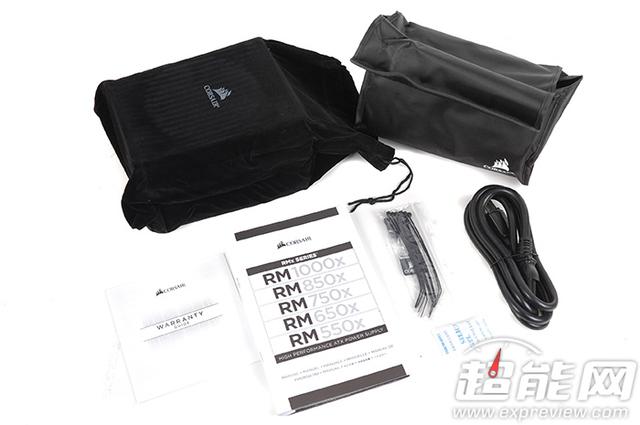

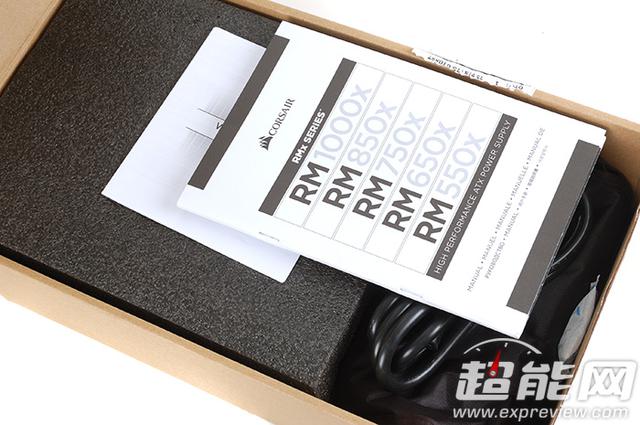

海盜船RM850x電源配件

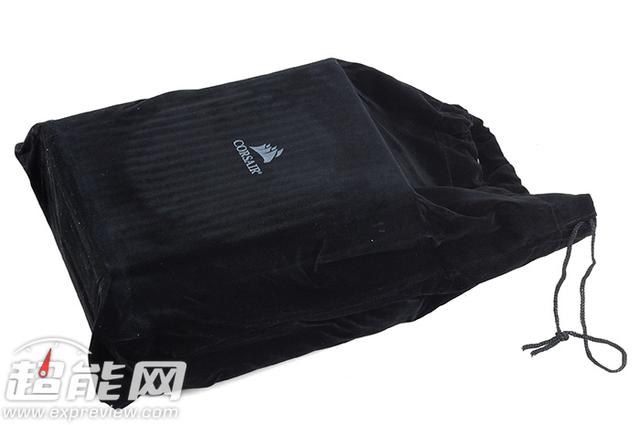

海盜船RM850x電源的絨布袋包裝

內層還有塑料包裝，包裝方面比較到位

12V的輸出能力為70.8A/850W

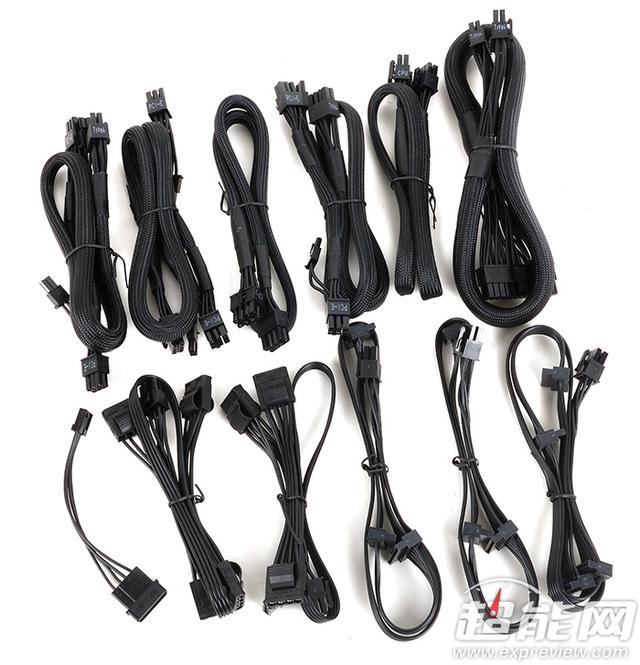

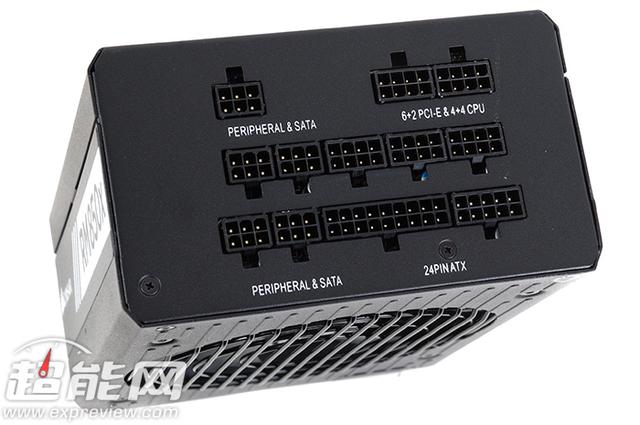

線材，接口的配置，線材長度可以參考下表

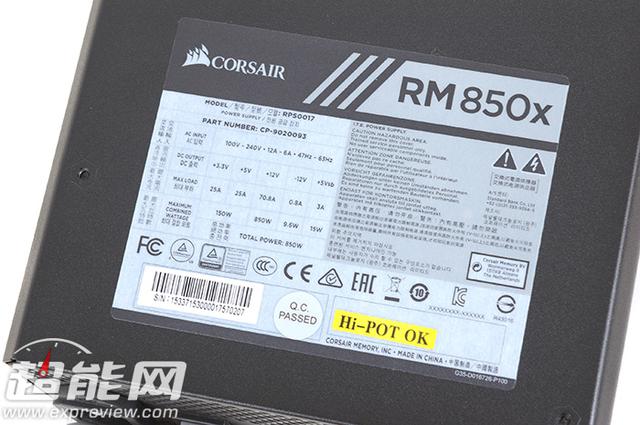

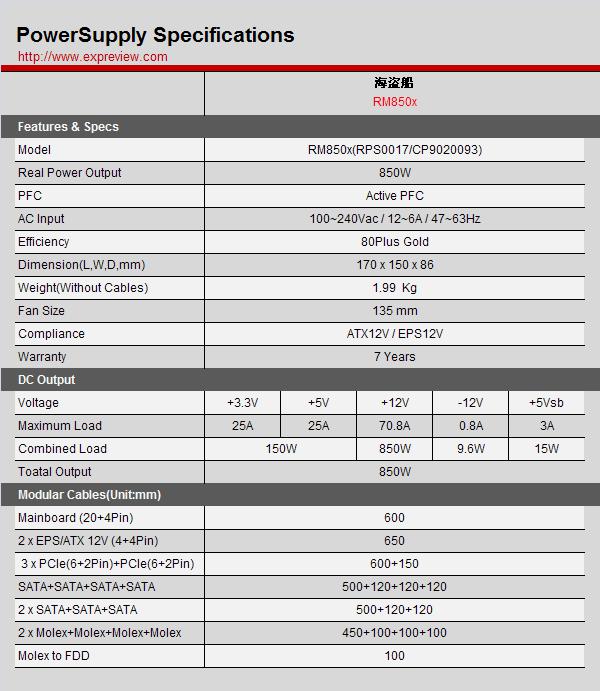

海盜船RM850x電源規格

◆ 海盜船RM850x電源拆解及電路分析

散熱風扇

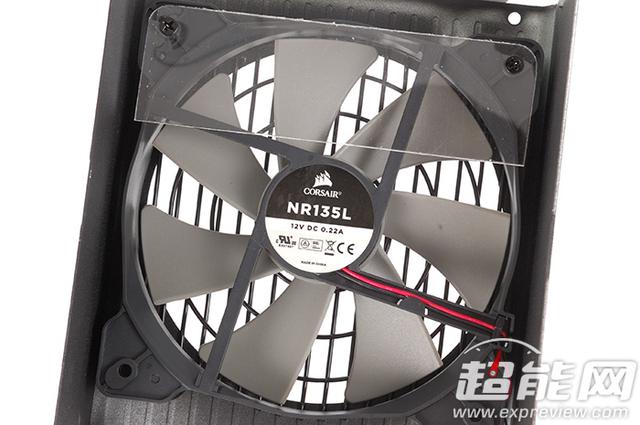

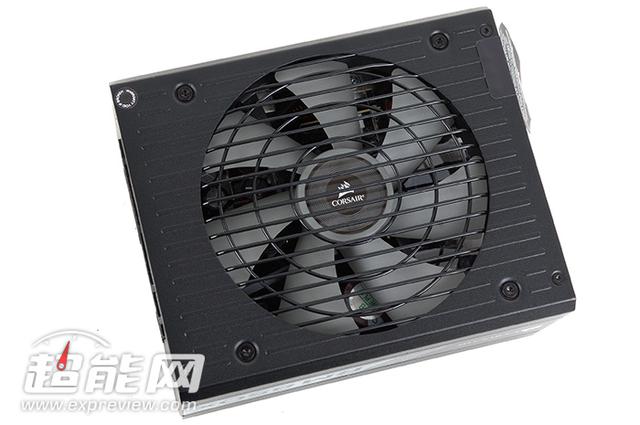

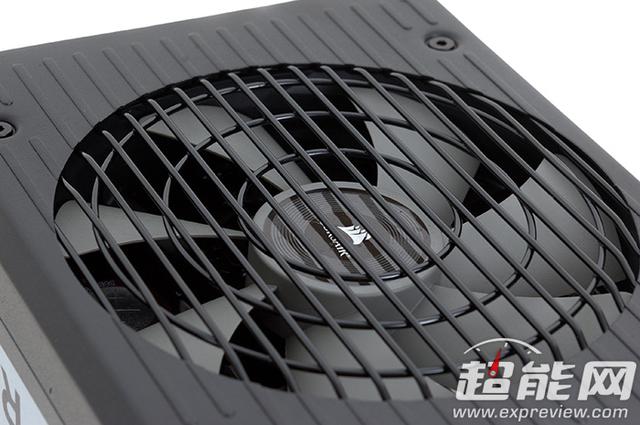

海盜船RM850x電源采用的是海盜船自家的品牌風扇，型號NR135L，12V/0.22A，來福軸承。

海盜船RM850x使用的是英飛凌ICE3PCS01G控制APFC+ICE2HS01G控制半橋LLC諧振電路的方案，由CWT代工。相比RMi，RMx取消了數字監測電路部分，同時也少了風扇轉速監測和單/多路12V切換，散熱風扇的型號也從RMi上的FDB軸承風扇換為來福軸承風扇。全日系電容用料還是為RMx增色不少。

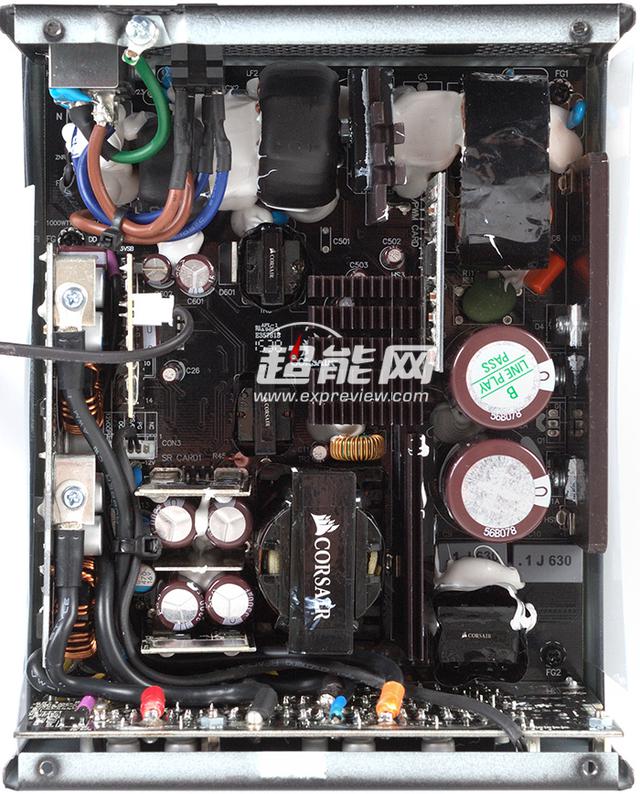

海盜船RM850x內部結構

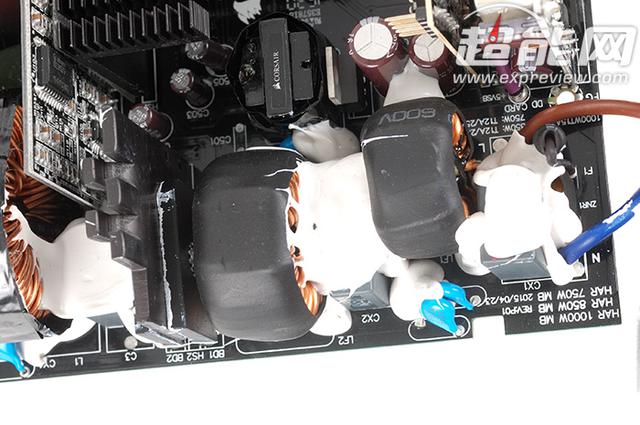

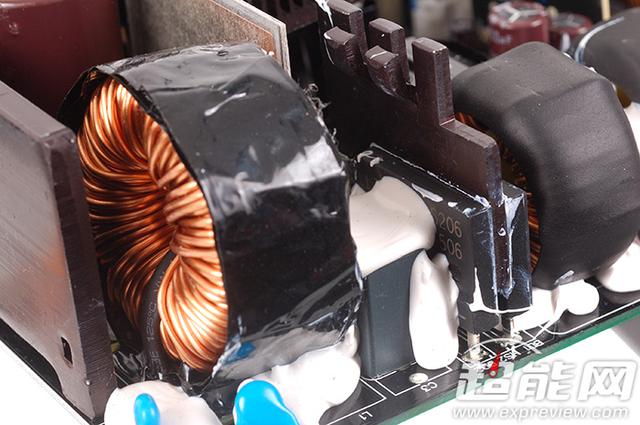

EMI部分，膠水用得有點多，MOV都快被掩蓋住了

整流橋是兩枚1506，15A/600V并聯使用

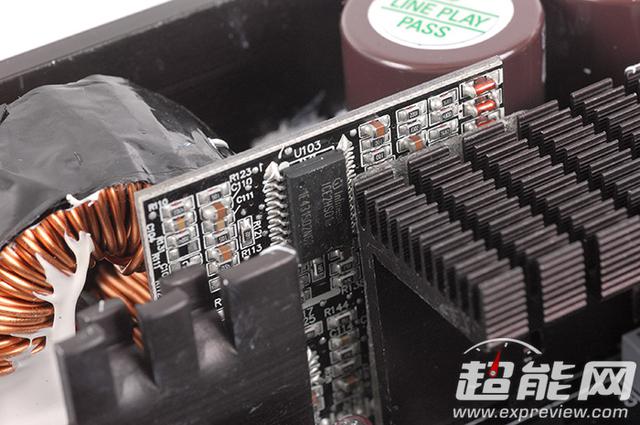

主控子板，主控英飛凌ICE2HS01G

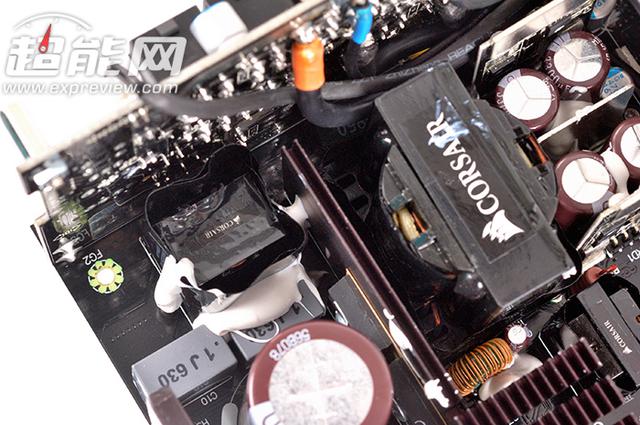

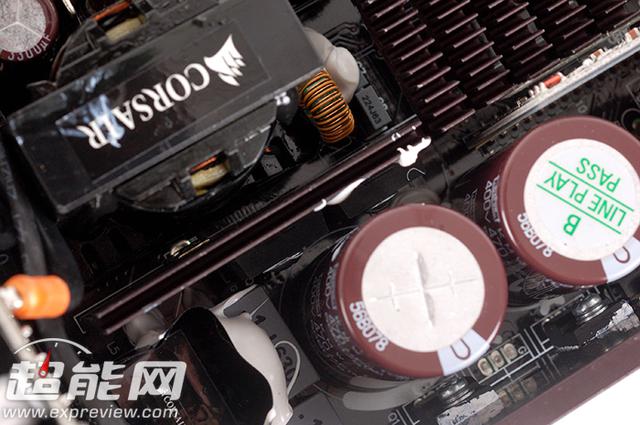

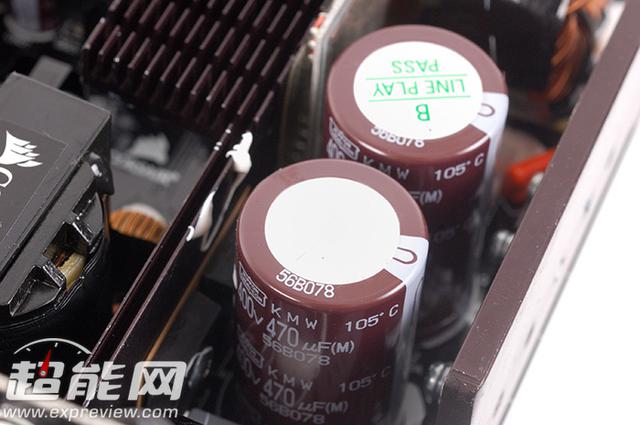

主電容為日化KMW系列470μF/400V/105℃，兩顆并聯累計940μF，電容用料非常厚道

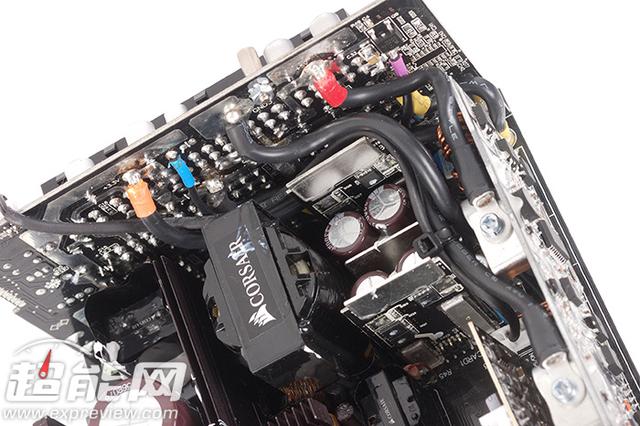

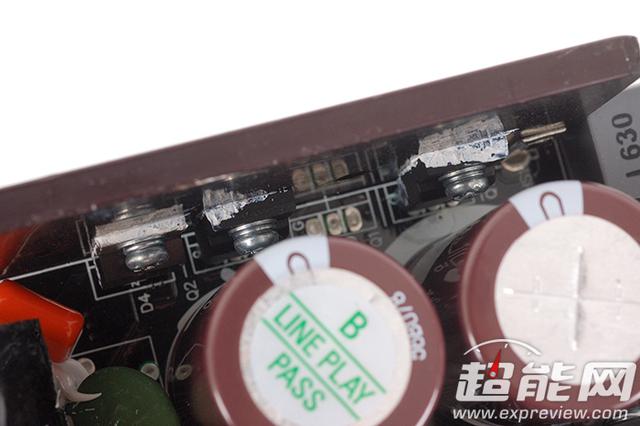

PFC電路的三枚晶體管，還可以看到圖片左下方的NTC熱敏電阻，另外RMx并沒有繼電器

RM850x幾乎清一色用的是Vishay的晶體管，其中PFC二極管為Vishay的8S2TH061，600V/8A@120℃，兩枚PFC開關管為SiHF22N60E，659V/13A@100℃/0.18Ω。

兩枚主開關管則是SiHG20N50C，560V/11A@100℃/0.27Ω，TO247封裝

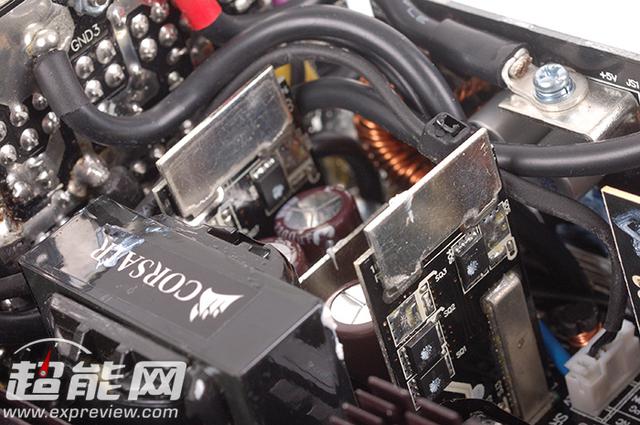

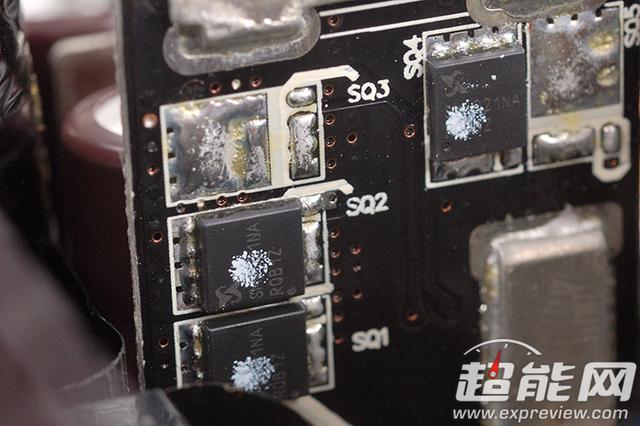

兩片同步整流PCB，單片上焊有3片Sinopower的SM4021NAKP

SM4021NAKP，40V/100A@100℃/2.7mΩ

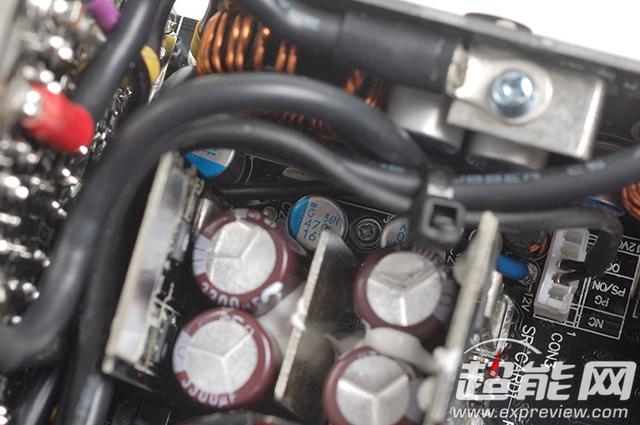

+12V濾波為4顆日化KZH 3300μF/16V電解

經過第一階濾波之后，+12V的一路經過一顆日化1000μF/16V固態電容，由粗壯的線纜輸出到模組接線板，另外一組則經由兩顆日化470μF/16V輸出到DC2DC子板。

DC2DC子板

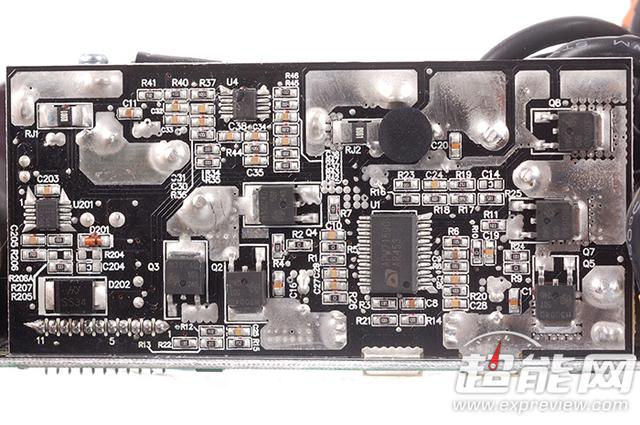

DC2DC采用的是APW7159作為主控，5V為2xM3006D+1x3004D，3.3V為3x3004D。

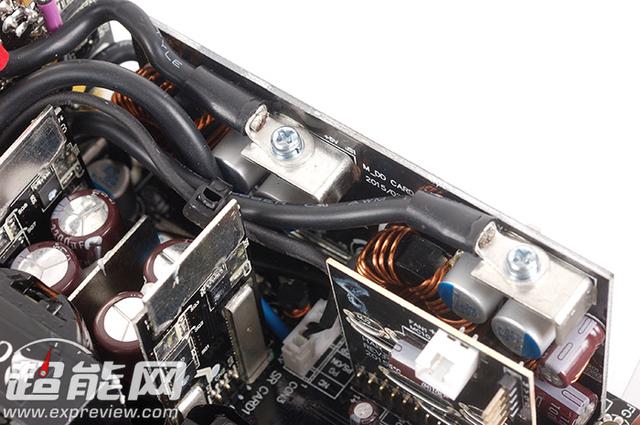

DC2DC子板采用粗線纜傳輸?shù)侥＝M接線板

PS-ON和PG線纜是直接采用插針插座連接，翻過模組接線板繞一圈再接到主PCB。

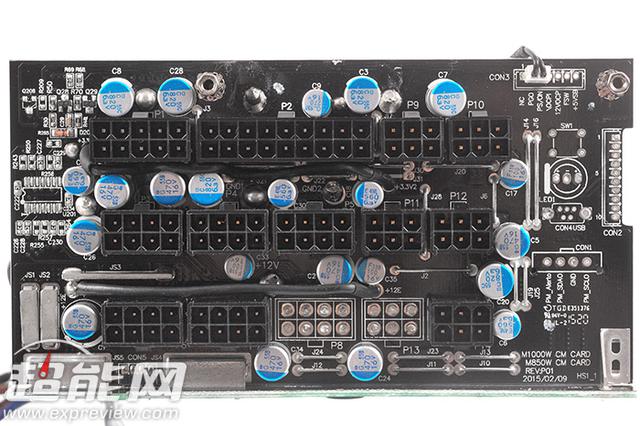

模組接線板，焊接大量的日化固態電容作為最后一級濾波

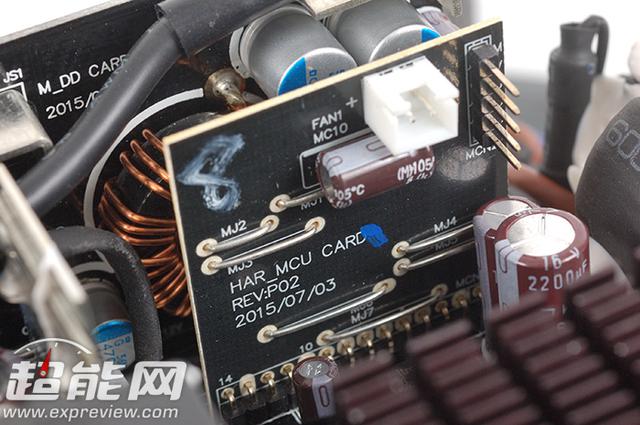

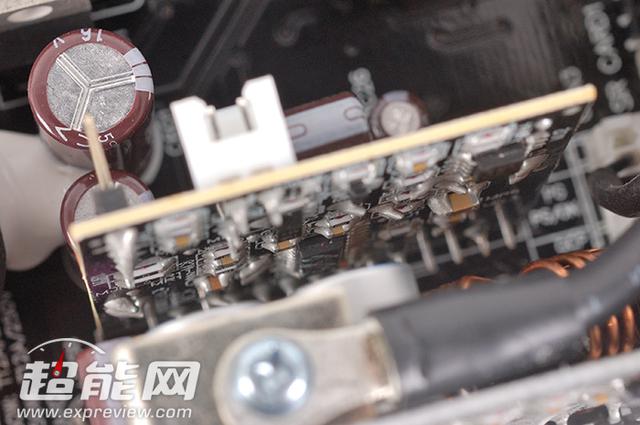

風扇溫控子板

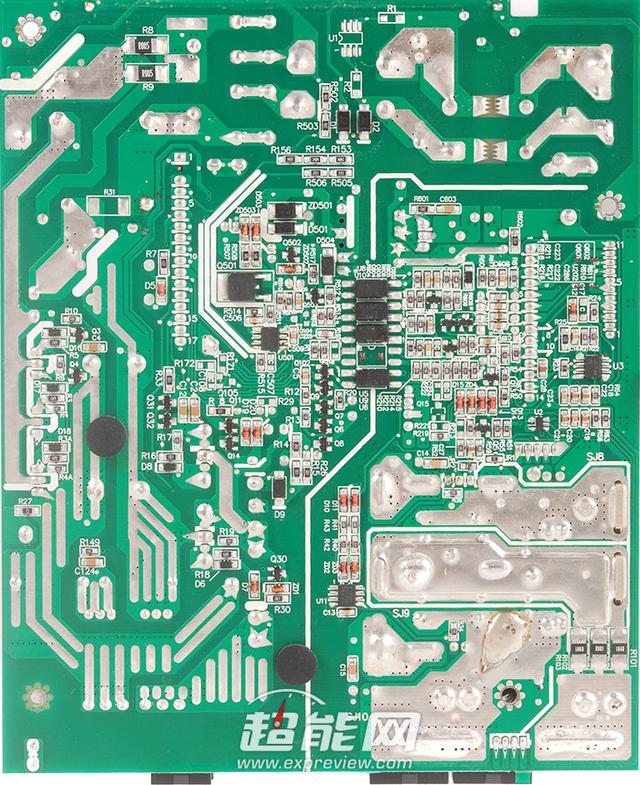

PCB背部做工情況，整體比較簡潔

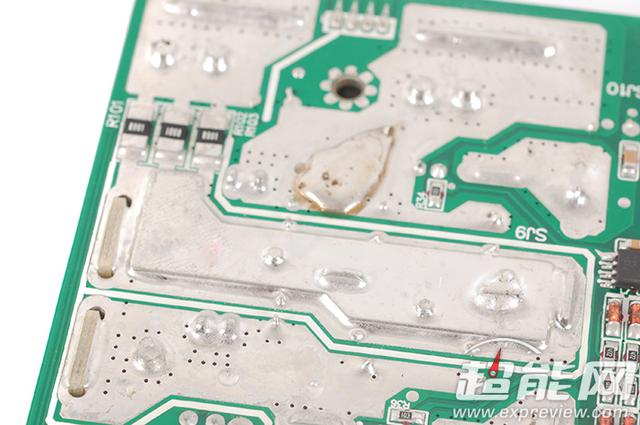

同步整流的背部區域還有一塊堆錫補焊并不是那么美觀

◆ 海盜船RM850x電源測試

每一個測試項目的設置參數以及意義可以參考我們的文章《如何看懂電源評測，超能網電源評測體系介紹》。

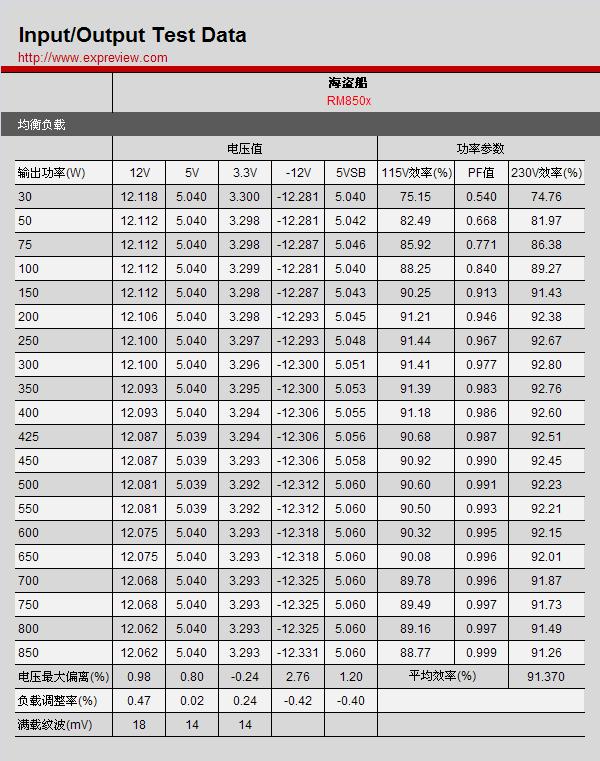

均衡負載測試數據匯總，其中PF值為230Vac下測得

轉換效率：12.95分（滿分15）

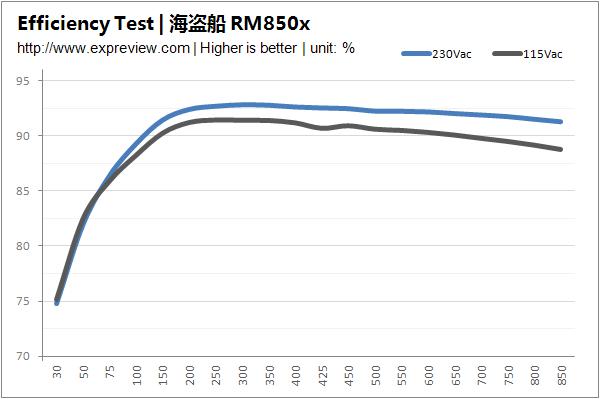

海盜船RM850x在230Vac條件下，30W效率在75%起步，50W效率81.97%，100W效率89.27%，輕載的情況下都有80%+的轉換效率，到100W輸出時，也就是典型的辦公、網頁瀏覽狀態下可以接近90%效率。峰值效率出現在300W輸出時，達到92.8%，滿載效率達到91.26%。

115Vac下，75W效率85.92%，100W效率88.25%，150W效率90.25%，半載90.68%，滿載88.77%，可以滿足80Plus金牌認證87%、90%、87%的需求。

風扇轉速

風扇轉速，測試室溫為25℃

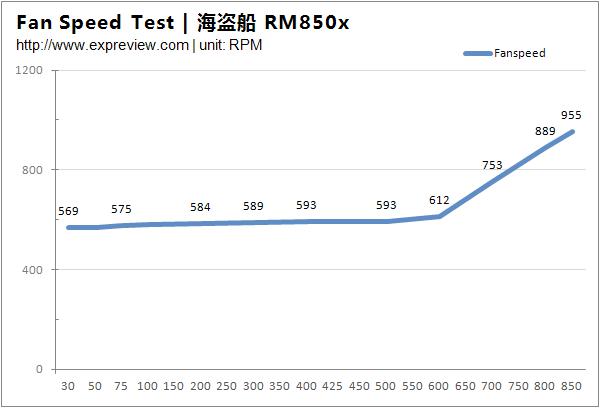

海盜船RM850x使用的是135mm規格的來福軸承散熱風扇，但我們手上的這顆樣品沒有在低負載時進入風扇停轉階段，判斷可能是這顆樣品的風扇控制部分沒有生效，應該只是個體的問題，實測轉速在550RPM起步，加速到滿載950RPM，還是比較安靜的。

待機效率

空載純待機是指電源接通AC而不開機的狀態，按Intel ATX12V 2.31規范中的推薦值，5Vsb在100mA/250mA/1A的負載下轉換效率應該高于50%、60%、70%，待機空載小于1W。從我們v1.01版本測試體系開始增加了2檔待機電流測試，擴展到2A。

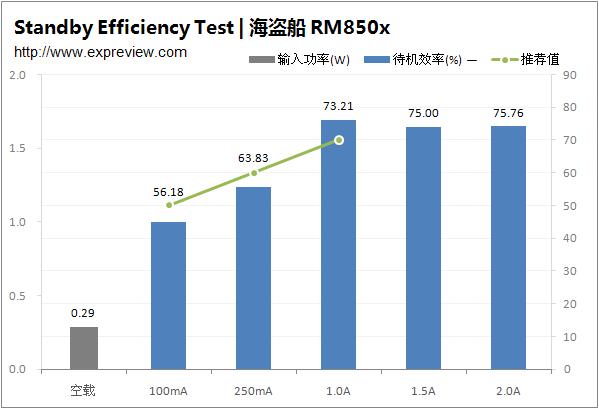

5Vsb功耗及效率

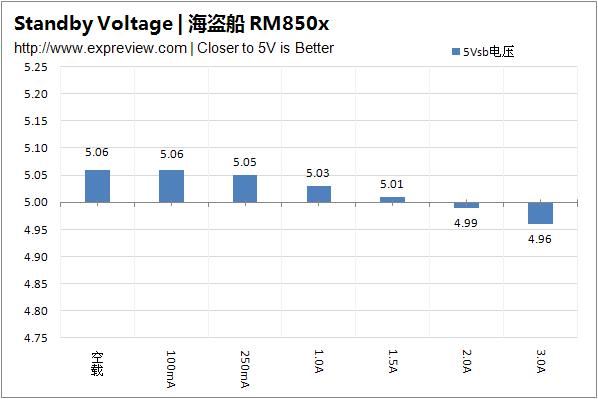

5Vsb電壓情況，按規范，應該也在±5%范圍內，偏離控制得不錯

電壓穩定性：13.62分（滿分15）

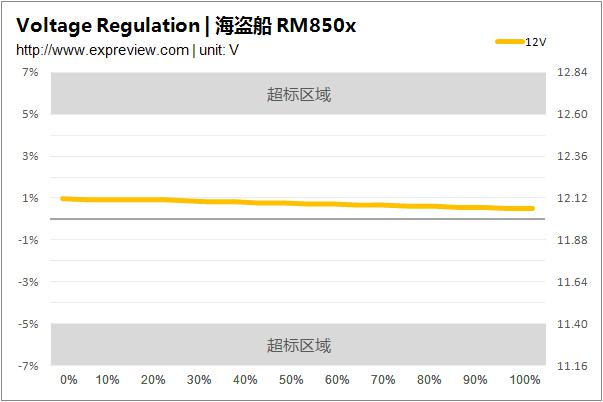

海盜船RM850x的12V、5V、3.3V的電壓偏離分別為0.98%、0.8%、-0.24%，負載調整率是0.47%、0.02%、0.24%，電壓的偏離控制得非常優秀，負載調整率也是目前數一數二的表現。

紋波及噪聲測試：13.23分（滿分15）

紋波和噪聲是電源直流輸出里夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX12V 2.3.1規定，+12V、+5V、+3.3V、-12V和+5VSB的輸出紋波與噪聲的Vp-p（峰-峰值）分別不得超過120mV、50mV、50mV、120mV和50mV。過高的紋波會干擾數字電路，影響電路工作的穩定性。

我們使用數字示波器在20MHz模擬帶寬下按照Intel規范給治具板測量點處并接去耦電容，對電源進行滿載紋波的測量。示波器截圖分為低頻下和電源開關頻率下的波形，低頻下的紋波峰峰值作為打分基準，開關頻率下的紋波波形及測量值作為參考。

滿載紋波-低頻

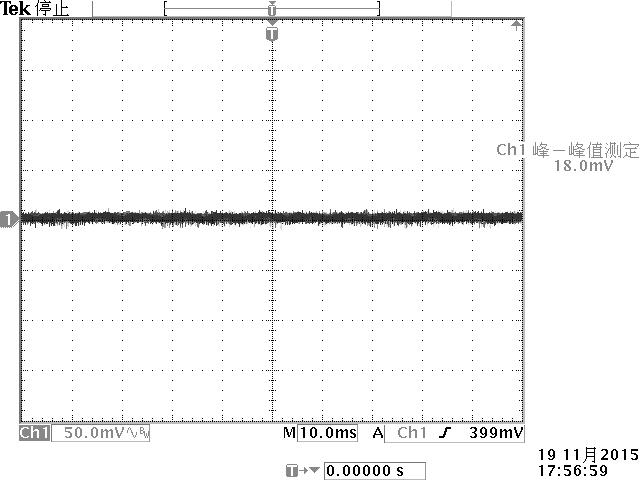

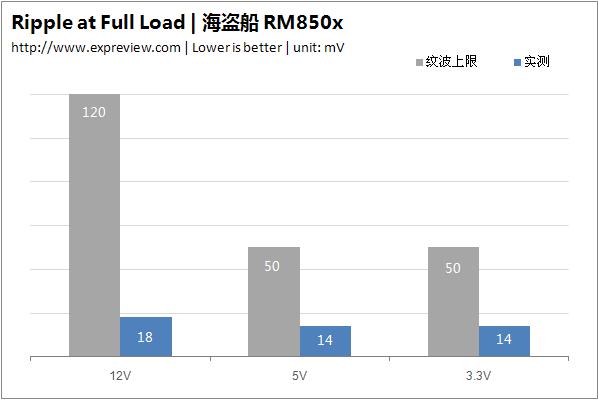

海盜船RM850x在滿載時的12V、5V、3.3V低頻紋波為18mV、14mV和14mV，12V的紋波噪聲非常小，5V和3.3V也僅僅比儀器底噪稍大一些，拿到了一個非常理想的分?jǐn)?shù)。

交叉負載測試：9.54分（滿分10）

交叉負載測試項目我們按照Intel ATX12V 2.3和SSI EPS12V 2.92電源設計指導的要求，制定出850W電源交叉負載圖表。

值得注意的是，我們并非原封照搬設計規范，而只選擇其中比較有實際意義的4個測試點，分別是交叉負載框里的左下、左上、右上和右下角四個點。

這四個點的意義分別為：

左下角（A點）：整機最小負載；左上角（B點）：輔路最大負載、12V最小負載，例如多個機械硬盤同時啟動的情況；右上角（C點）：輔路最大負載、整機滿載；右下角（D點）：12V最大負載、輔路最小負載，例如使用單個固態硬盤運行3D游戲的情況；

測試點的X坐標表示總的+12V的輸出功率，Y坐標表示+5V和+3.3V的輸出功率之和。

交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，除-12V之外各路偏離率允許的值都為±5%。

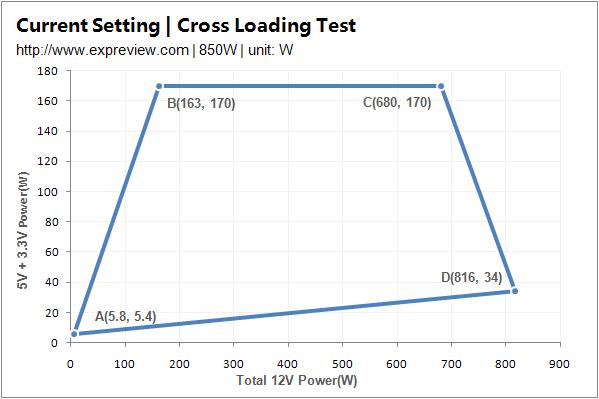

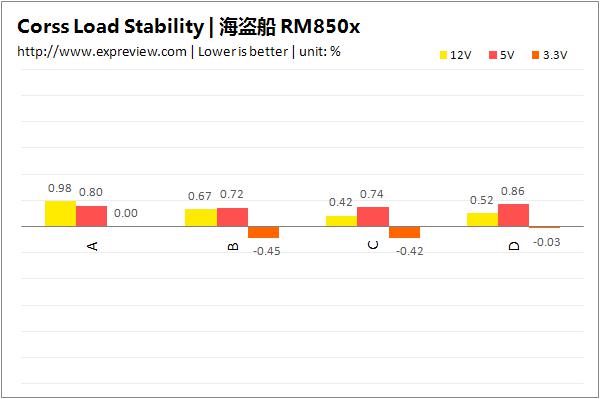

850W交叉負載加載圖表

海盜船RM850x在交叉負載中的表現相當出色，都沒有超出過1%，其中偏離最大的幅度僅為0.98%。

保持時間測試：4.49分（滿分5）

掉電保持時間（Hold-up Time）是指電源掉電之后電壓輸出值跌出范圍允許的5%的時間，我們測量的是+12V、+5V和Power-OK（Power-Good）信號的保持時間。

SSI EPS12V 2.92服務器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下保持時間應該大于18ms，而Power-OK信號的保持時間要求是大于17ms。

掉電保持時間如此受關注，是因?yàn)槠浜艽蟪潭壬详P(guān)系到硬件的壽命，Power-OK保持17ms意味著面臨17ms以內的掉電情況時電腦能持續運行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬件能夠做出應急處理，比如機械硬盤的磁頭歸位、SSD的掉電保護。

海盜船RM850x的保持時間是在75%負載（DC輸出637.5W）的情況下測得。

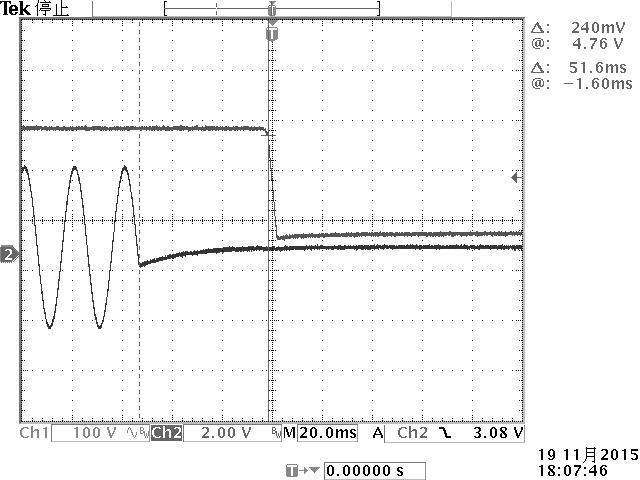

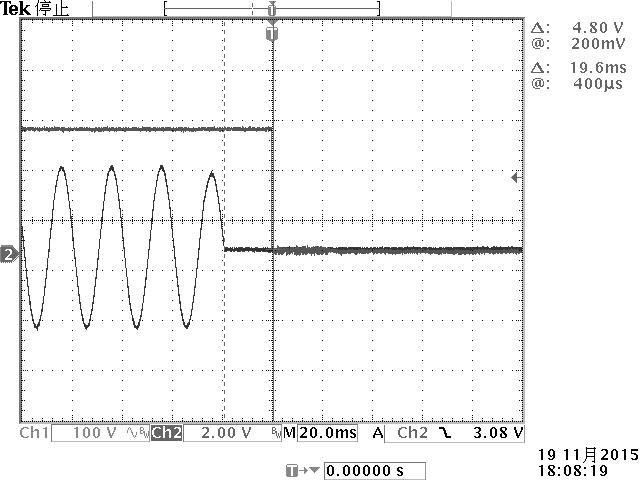

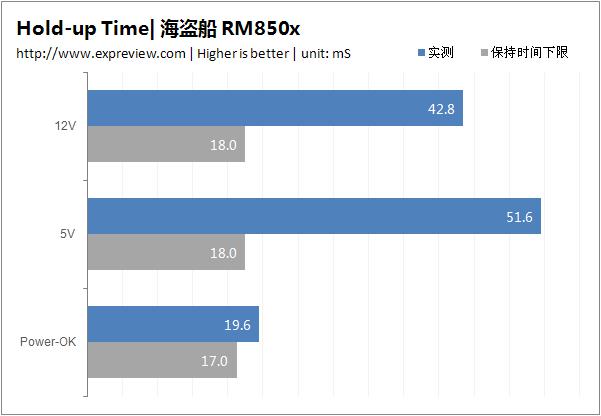

對于12V和5V，及格的標準是保持時間等于或者大于18ms，Power-OK（或者稱PG,Power-Good）時間應該等于或者大于17ms。海盜船RM850x的12V為42.8ms，5V為51.6ms，Power-OK為19.6ms，12V和5V的保持時間比較長，拿到比較高的分值。

◆ 海盜船RM850x電源得分及點評

海盜船RM850x金牌電源超能指數

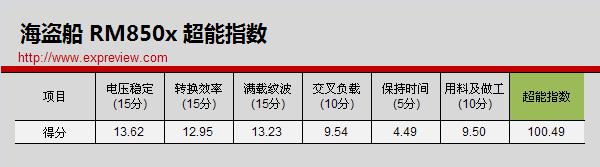

按照我們的評分標準，海盜船RM850x電源在測試中得到100.49分，又是一款突破標桿分值的產品。我們近期測試的產品性能都比較不錯，意味著電源新品在性能上又取得了進步。

海盜船RM850x和海盜船之前推出的RMi和RM有一定的繼承關系，對比RMi，RMx少了Corsair Link Digital數字部分，所以就少了包含實時監測、12V單/多路調整、風扇轉速調整的功能，風扇更換型號，但內部的用料依然很大方，都是全日系電容，電路優化也趨向于成熟，在測試中體現出均衡的整體性能。

海盜船RM850x擁有長達7年的質保時間，而且是7年包換，官方價格為1199元。如果用戶不需要數字監控功能，只需要一個純粹性能的電源，那么RMx倒不失為一個很好的選擇。

鑒于海盜船RM850x電源在評測中表現出極致的電氣性能，我們決定授予它“超能網編輯推薦獎”。

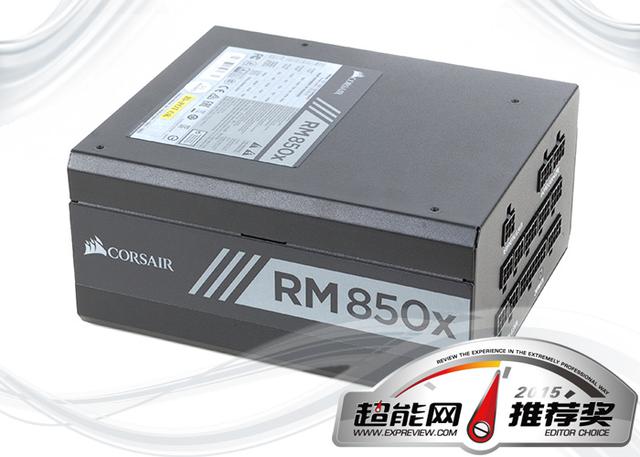

海盜船RM850x金牌電源

√ 優點：- 7年質保； - 外觀設計不錯； - 全模組接線設計； - 全日系電容用料； - 紋波噪聲控制優異； - 電壓穩定性優異； - 噪音控制不錯； - 80Plus金牌效率；X 缺點：

- 沒有風扇測試按鈕；

◆ 附錄：海盜船RM850x電源測試數據

滿載紋波

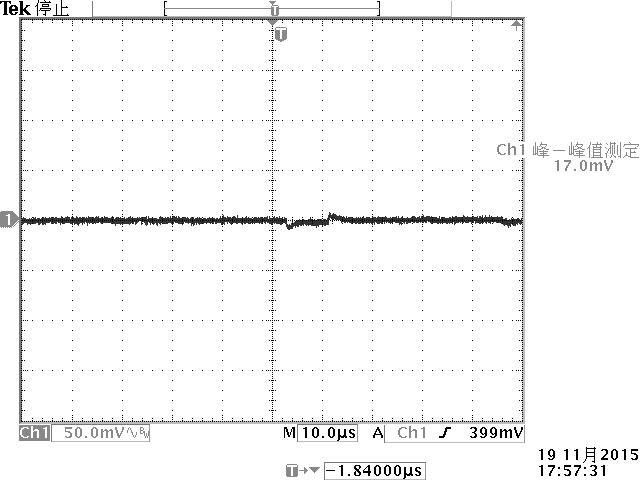

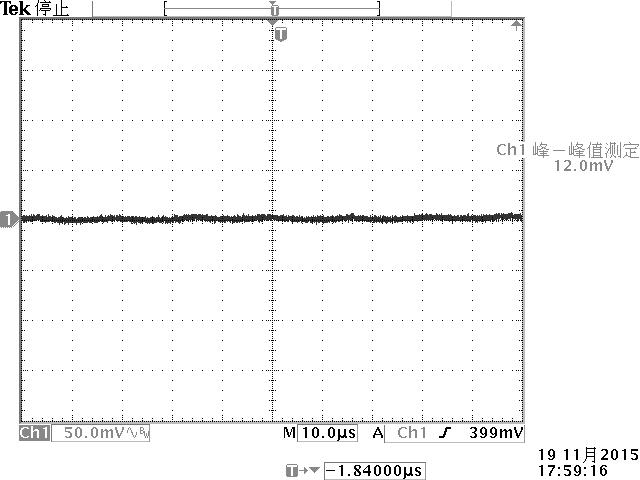

12V低頻
